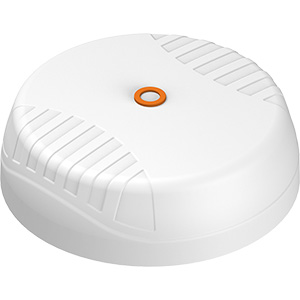

Poynting SWIRL 5G 8x8 MIMO WiFi 4x4 GPS
Poynting SWIRL är en 13-i-1 högpresterande multifrekvensantenn designad för marina och mobil applikationer.
Den modell har stöd för åtta cellulära, fyra WiFi- och ett GPS/GLONASS antennelement.
De fyra cellulära MIMO-antennerna erbjuder täckning från 617 till 6000 MHz och hanterar alla aktuella band för LTE/4G- och 5G. Den prestandan gör att den kan användas till olika operatörer och är redo för framtida teknologier upp till 6 GHz för 5G och WiFi-applikationer från 5 till 6 GHz. Antennen har också fyra WiFi-element som ger samtidigt stöd för 2,4 GHz och 5-7,2 GHz (4×4 MIMO).
SWIRL överträffar de flesta konkurrenter på grund av hur den högpresterande antenn är designad. Strålningsmönstren för alla element ger en utmärkt balans vilket är ett viktigt kriterium för transport- och marinsektorn, vilket antennen är utvecklad för.
Primära användningsområden är kommersiella/industriella fordon, M2M och IoT-system samt marina applikationer där alla använder ett brett utbud av radioteknologier.
Dessutom kan SWIRL omvandlas till en Customer Premises Equipment-enhet (CPE) genom den specialdesignade underdelen. (Se separat artikel.)
Med en värmeavledande bas i gjuten aluminium ryms upp till 2 st routrar och minimerar signalförlusten och kabeldragning. Max storlek 231 x 193 x 50 mm eller 293.5 x 148.5 x 50 mm.
- 13-i-1 högpresterande fordonsantenn
- Ultrabredbandstäckning från 617 till 6000 MHz
- 8x8 MIMO LTE/5G, 4x4 MIMO WiFi och GPS/GLONASS
- Robust och väderbeständig antenn med IK08 och IP69K-klassificering
- Idealisk för transport och marin implementering
- Flera monteringsalternativ som tillbehör för enkel installation
- CPE-anpassning för integration med routrar ger förbättrad prestanda (se separat artikel)
Läs mer om 4G/LTE band och frekvenser
Läs mer om 5G/NR band och frekvenser
Läs mer om svenska operatörers band, frekvenser och gemensamma nät
Specifikationer
| Frekvensband | 617-960 MHz |
|---|---|
| Frekvensband | 1427-1517 MHz |
| Frekvensband | 1710-2700 MHz |
| Frekvensband | 3400-4200 MHz |
| Frekvensband | 5000-6000 MHz |
| Förstärkning | 4 dBi vid 617-960 MHz |
| Förstärkning | 4 dBi vid 1427-1517 MHz |
| Förstärkning | 6 dBi vid 1710-2700 MHz |
| Förstärkning | 5.5 dBi vid 3400-4200 MHz |
| Förstärkning | 4 dBi vid 5000-6000 MHz |
| Förstärkning | Max 6 dBi |
| Frekvensband WiFi | 2400-2500 MHz |
| Frekvensband WiFi | 5000–7200 MHz |
| Förstärkning WiFi | 5 dBi vid 2400-2500 MHz |
| Förstärkning WiFi | 8.5 dBi vid 5000-7200 MHz |
| Frekvensband GPS | 1575.42-1600 MHz |
| Förstärkning GPS | 28+/-3 dBi |
| Impedans | 50 Ohm |
| Kabelanslutning | Cellular 8 st SMA-hane |
| Kabelanslutning | WiFi 4 st SMA-hane |
| Kabelanslutning | GPS 1 st SMA-hane |
| Kabelläng | 650 mm |
| Montering | Ø25 gängad genomföring med skumplatta för tätning. |
| IP Klassning | IK08, IP69K |
| Vindtålighet | 186 km/h |
| Temperatur | -40°C till +80°C |
| Storlek | 382 x 127 mm |
| Vikt | 2830 gram |
| Levereras med | Fästplatta för ytmontage |
| Fäste | Mast och magnetfäste finns som tillbehör |
